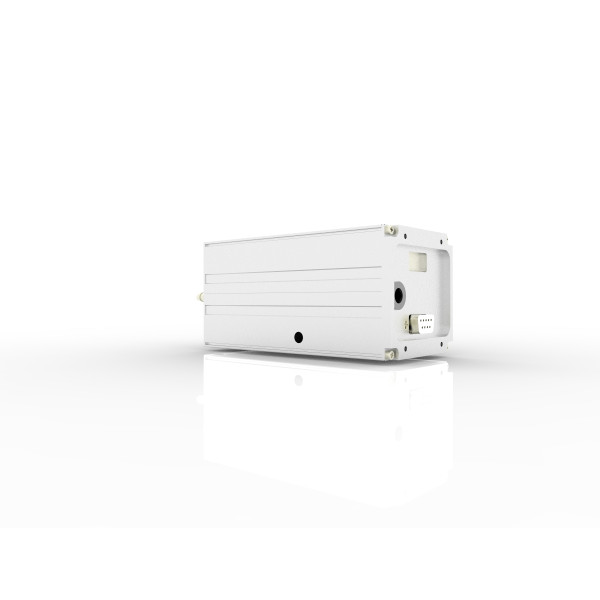

Transpondeur VT-01

Le VT-01 est un transpondeur Mode-S à deux blocs.

Deux classes disponibles:

Transpondeur Mode-S VT-01 - Unité principale classe 1 - Classe de performance 1 (jusqu'à 40 000 pieds).

Transpondeur Mode-S VT-01 - Unité principale classe 2 - Classe de performance 2 (jusqu'à 15 000 pieds).

Lees avantages du VT-01:

Installer en tant que système à un ou deux blocs.

Meilleure solution pour l'installation d'une flotte de club ou une installation dans différents aéronefs

Le berceau d'installation (non fourni) permet de déplacer l'unité centrale sans outils

Alticoder intégré (résolution de 100 pieds ou 25 pieds)

Installation dans tableaux avec moins d'espace

Puissance de sortie : min. 220 watts (classe 1) ou min. 150 watts (classe 2)

Niveau 2 (Squitter étendu)

ADS-B Out (non certifié SIL=0/SDA=0)

Interface NMEA Direct-GPS pour sortie ADS-B, aucune interface requise

Courant de puissance ultra faible, aucun refroidissement externe requis

Interface CAN-Bus pour les applications futures

Interface COMM-A/B via CAN-Bus

Détails techniques:

Transpondeur mode A/C/S

Disponible en 2 versions :

classe 1 : 250 W, jusqu'à 40 000 pieds, ≤ 250 kt

classe 2 : 150 W, jusqu'à 15 000 pieds, ≤ 175 kt

Certifié ETSO

Encodeur d'altitude intégré

Ultra compact : 60 mm (L) x 60 mm (H)

Installation:

L'unité principale VT-01 est normalement installée à l'aide de notre support de montage VT-01.

Câblage :

Le VT-01 nécessite un faisceau de câbles entre l'unité de direction et l'unité principale. C'est un harnais D-SUB standard. Si vous achetez le kit de montage, tous les connecteurs et petites pièces nécessaires sont inclus.

Vous aurez besoin également d’un câble d’alimentation. Encore une fois, il s'agit d'un D-Sub standard afin que vous puissiez en créer un propre ou utiliser le produit VT-0103-2.

En plus des connecteurs, un câble de données est requis. Sont proposés des câbles de données certifiés à des prix raisonnables, vous pouvez sélectionner n'importe quelle longueur requise au mètre (GAV-4709-0005A)

Installation typique du VT-01 :

- Unité principale (VT0102)

- Afficheur (ACD-57)

- Support de montage (VT-0103-1)

- Kit de connexion/câble d'alimentation (VT-0103-2)

- Câble de données (GAV-4709-0005A)

Nécessite un planeur équipé d'une antenne transpondeur.
